Сальники ТММ 18-03

Сальники по чертежам ТММ 18-03 применяются в качестве узлов ввода тепловых и инженерных сетей.

Конструкция сальника обеспечивает надежную герметизацию трубопровода в самом изделии. Угроза проникновения грунтовых вод сводится к минимуму. Само изделие покрывается антикоррозионным составом, что увеличивает срок службы сальника.

Серия разработана для труб диаметром от 32 до 630 мм. Длина сальника 450 мм. Материал изготовления: сталь 20, сталь 45

При заказе сальников по чертежам ТММ 18-03 необходимо указать следующие параметры:

условный диаметр прохода или наружный диаметр трубы;

ширину стены в месте установки сальника.

Заказать! Таблица подбора!

Cерия ТММ 18-03

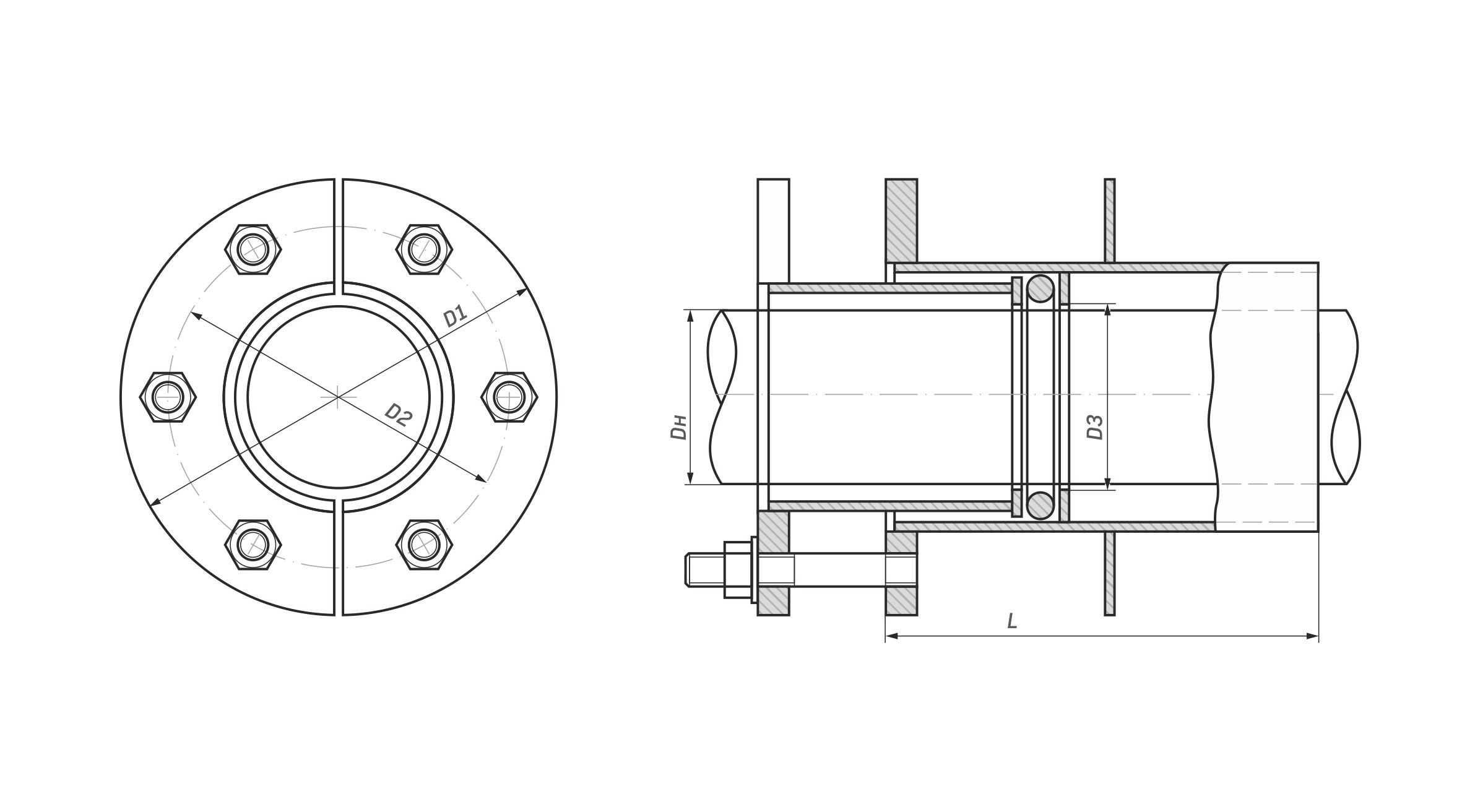

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:

Dн - наружный диаметр пропускаемой трубы, мм
D1 - наружный диаметр ребра жесткости сальника, мм
D2 - межосевой диаметр для крепежа, мм
D3 - внутренний диаметр упорного кольца, мм
L - строительная длина сальника, мм

Обозначение сальника	Размеры, мм
	d н	L	D1	D2	D3
С-32-200	32	200	130	96	35
С-32-300		300
С-32-400		400
С-32-500		500
С-38-200	38	200	140	100	41
С-38-300		300
С-38-400		400
С-38-500		500
С-45-200	45	200	150	110	48
С-45-300		300
С-45-400		400
С-45-500		500
С-57-200	57	200	170	130	60
С-57-300		300
С-57-400		400
С-57-500		500
С-89-200	89	200	200	160	92
С-89-300		300
С-89-400		400
С-89-500		500
С-108-200	108	200	220	180	112
С-108-300		300
С-108-400		400
С-108-500		500
С-159-200	159	200	300	240	164
С-159-300		300
С-159-400		400
С-159-500		500
С-219-200	219	200	350	300	224
С-219-300		300
С-219-400		400
С-219-500		500
С-273-200	273	200	400	360	280
С-273-300		300
С-273-400		400
С-273-500		500
С-325-200	325	200	460	410	332
С-325-300		300
С-325-400		400
С-325-500		500
С-377-200	377	200	500	460	384
С-377-300		300
С-377-400		400
С-377-500		500
С-426-200	426	200	630	590	434
С-426-300		300
С-426-400		400
С-426-500		500
С-530-200	530	200	730	690	540
С-530-300		300
С-530-400		400
С-530-500		500
С-630-200	630	200	930	790	640
С-630-300		300
С-630-400		400
С-630-500		500

Установка сальников

Этап 1.

Нажимной сальник должен быть выбран так, чтобы толщина стены была равна или меньше длины корпуса сальника.

Для нормальной эксплуатации нажимных сальников со стороны грундбуксы необходимо иметь сухую камеру и свободный доступ к грундбуксе для поджатия сальника.

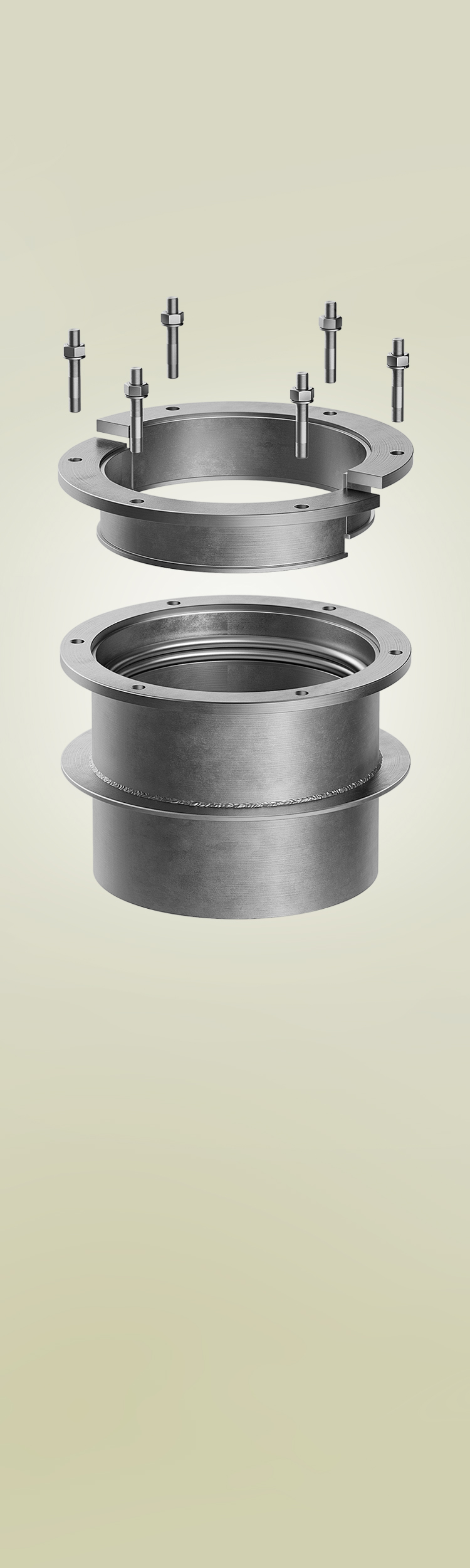

Перед установкой сальник разбирается на составляющие. Корпус, грундбукса и крепеж. На первом этапе работы ведутся без грундбуксы и крепежа. Корпус закладывается в опалубку будущей стены. Для предохранения корпуса сальникам от смещения его необходимо надежно закрепить и приварить к проходящей рядом горизонтальной и вертикальной арматуре.

При бетонировании корпуса сальника в резьбовые отверстия фланцы корпуса необходимо вставить временные заглушки.

Этап 2.

После того как стена залита и труба заведена производится монтаж грундбуксы.Для удобства монтажа грундбуксавыполнена из двух половинок.

Пространство между корпусом сальника и пропускаемой через него трубой заполняется набивкой. В емкостных сооружениях с питьевой водой применяется сальниковая набивка марки ХБС (хлопчатобумажная, сухая, с однослойным оплетением сердечника), в сооружениях с промышленной водой – набивка марки ЛП (из лубяных волокон, пропитанная антифрикционным составом, графитированная, с однослойным оплетением сердечника) или резиновый шнур.

Этап 3.

Равномерное затягивание гаек крепежа. Герметизация соединения достигается путем поджатия набивки с помощью грундбуксы между корпусом сальника и трубой, пропускаемой через него.
